工艺品与自动化零件高精度加工

一、客户背景与项目概述

广州XX技术学院,作为华南地区知名的教育机构,不仅在教育领域取得了显著成就,还积极开展产学研合作项目。2023年,学院承接了工艺品“鹰”和自动化零件的加工任务,旨在通过实践教学提升学生的专业技能和实际操作能力。为确保加工质量和效率,学院决定寻求含设备与加工一体的解决方案提供商通过多次的沟通比较,最后采用了捷甬达提供的解决方案。

高速零件加工中心V857


二、定制要求与技术难点

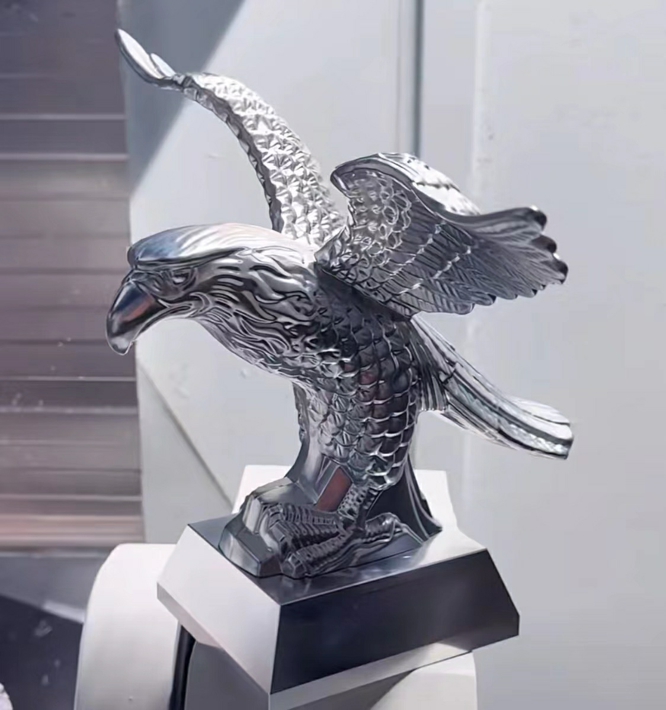

工艺品“鹰”的加工需要进行五轴加工,并配备自动化的功能:互锁结构——正门和侧面自动门,五轴需带有出的分配器,同时集成PN耦合器、OPCUA、夹具冲屑、夹具控制、气密型检测以及自动化协助调试。技术难点在于PN耦合器与客户在自动化中的应用,通过实时信号反馈检测,确保加工过程的精确控制。

自动化零件的加工需要进行四轴加工。同样配备双互锁结构,五轴带有六进六出的分配器,并集成PN耦合器、OPCUA、夹具冲屑、夹具控制、气密型检测以及自动化协助调试功能。技术难点在于自动化零件加工干涉仿真和多轴加工位置仿真,需要避免加工过程中的干涉现象,并精确控制多轴加工位置。

零件加工零件加工

三、解决方案设计与实施

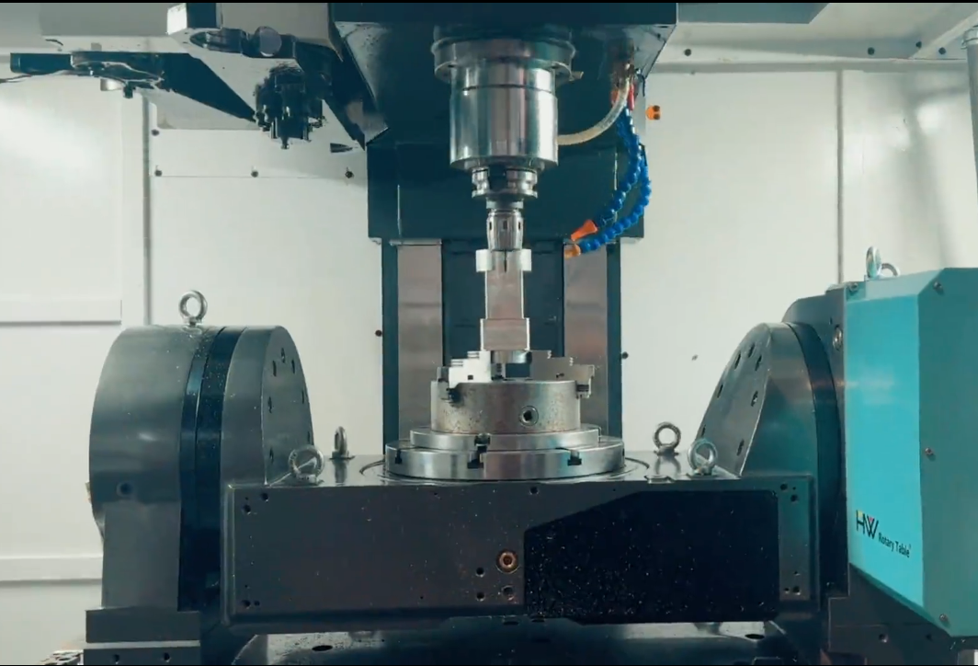

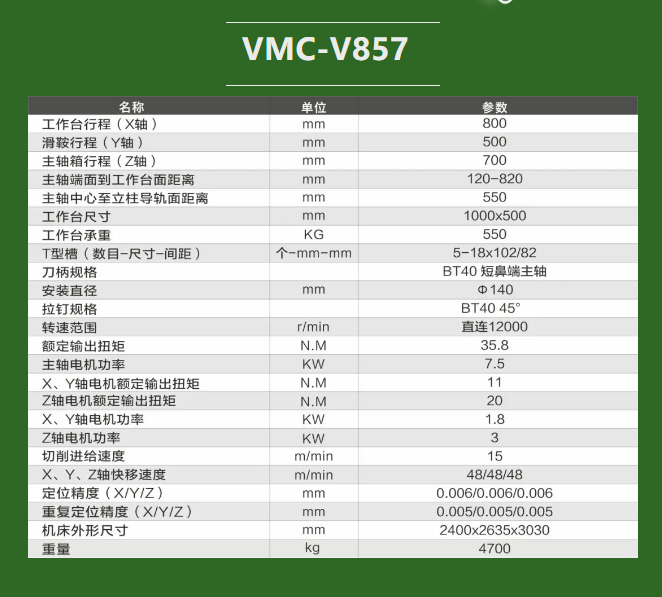

1、高精度加工设备选型:选用我司具有高速、高精度、行程加高特性857立式加工中心,并根据需求Z轴加高200mm。配置五轴和四轴转台,满足不同工件的加工需求。


2、PN耦合器与实时信号反馈采用PN耦合器组态方式帮助用户完成自动化标准化模板的建立。集成PN耦合器到自动化系统中,实现加工过程的实时信号反馈检测确保加工过程的稳定性和精度控制。PLC 通过 PN/PN 耦合器实现数据的快速交互,而且因为耦合器的存在,两个网络彼此隔离大大增加了网络的安全性


3、加工仿真与优化我司提供了机床模拟仿真服务,利用先进的加工仿真软件,建立了设备模型,对自动化零件的加工干涉和多轴加工位置进行仿真分析,确保机床加工行程、机械手上下料避让、快换夹具装配等满足自动化的需求通过优化加工路径和参数设置,避免干涉现象的发生,精确控制多轴加工的位置。


高速零件加工

4、柔性制造单元设计

设计了快换夹具及工件的功能,用户可以通过机械手完成多款夹具和工件的切换,形成柔性制造单元。

四、实施效果与学院反馈

学院通过产学研合作,不仅提升了学生的操机技能,同时也增加了设备设计与应用知识培养,推动了学院的教学改革和创新发展。
