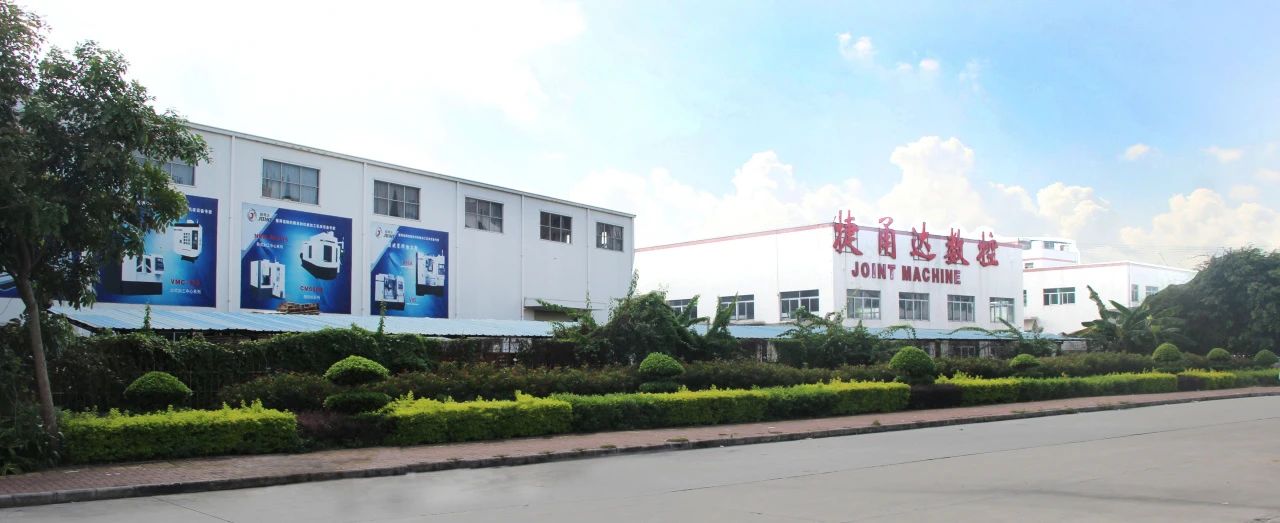

捷甬达数控机床厂房


JOINT MACHINE捷甬达机床


一、客户背景与需求概述

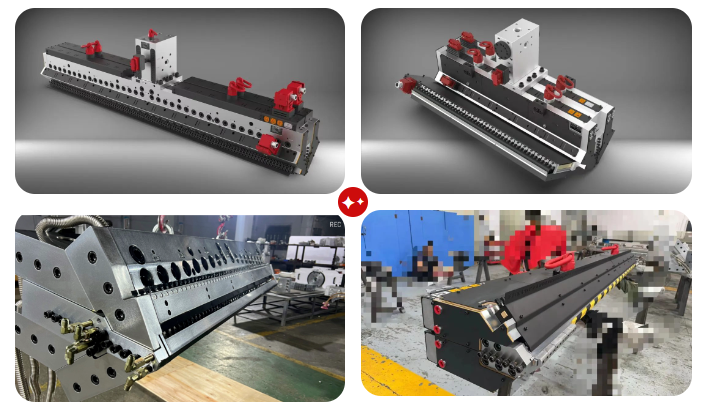

佛山JWLS作为模头模具行业的领军企业,一直致力于生产各类模头模具产品。2023年JWLS面临一项挑战:刀模的订单,工件细长(2000-3500mm,加工要求且需要达到较好的表面光泽度,加工难度大,须寻求专业的加工解决方案。

二、 技术难点与挑战分析

1、高表面光泽度要求刀模的表面光泽度是客户关注的重点,而刀模材料一般是鉻钢,硬度比较高。设备既需要高转速,还要有较好的切削刚性。

2、刀模上有许多深孔,需要配置中心出水功能实现小深孔加工,同时需要好的光洁度,

对主轴、主轴箱的抗震要求高

3、细长工件加工难度大细长工件在加工过程中容易出现变形、振等问题,对设备的稳定性和运行精度构成了比较高的挑战。

三、解决方案与实施

针对JWLS的技术需求,我们提了一套高速龙门BTMC-1235H+夹具的解决方案:

龙门加工中心

1、 按照用户的要求专门设计了1200*3500的线轨龙门,采用精密制造的工艺要求,力

求高精密的三轴线轨的装配精度,保证了细长条工件的精密加工和加工效率。

2、 主轴采用BT50/10000转,带中心出水的直连低震主轴,发那科中心出水主轴电机,

主轴箱体提高抗震性和高速高精度,保证了深孔刚性切削与高光洁度的要求。

3、优化刀具与切削参数根据高速龙门的性能特点,选择适合的刀具,并优化了切削参数,以确保加工过程中刀具的稳定性和加工质量。

4、 细长工件加工稳定性保障:采用专业的夹具和支撑装置,对细长工件进行稳固的固

定和支撑,减少加工过程中的变形和振动。

该类小龙门已扩展运用于模架等其它加工领域

龙门加工应用

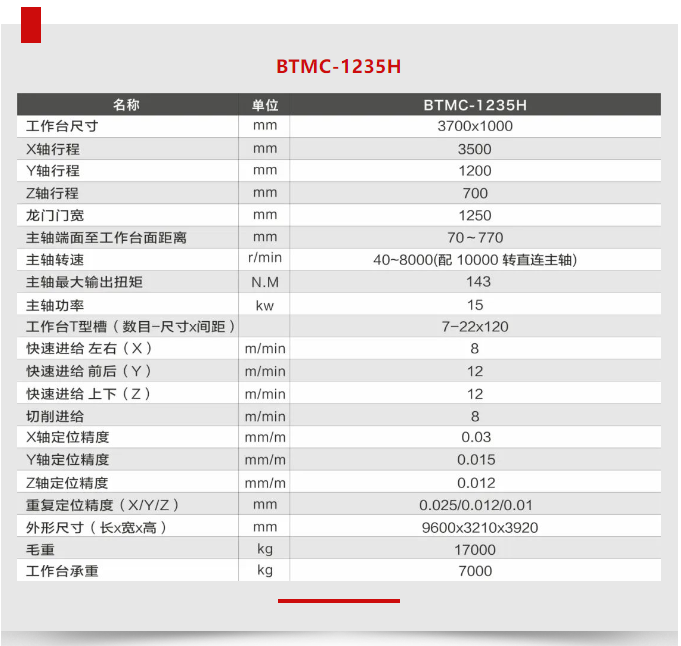

龙门参数
