机床钣金设计标准
一、材料选择标准
1. 强度与刚性
• 机床在运行中会产生振动、切削力等作用力，因此机床钣金材料必须具备足够的强度与刚性来维持稳定。例如，对于大型机床的主体框架钣金部分，可选用厚度在 2mm - 3mm 的优质冷轧钢板。冷轧钢板经过加工硬化处理，具有较高的屈服强度，能有效抵抗变形。而对于一些小型精密机床的辅助钣金结构，1mm - 2mm 厚度的材料可能就足以满足需求，但材料的质量等级需更高，以保证在较薄厚度下仍有良好性能。
• 选用合金钢板材可以进一步提升强度和刚性。如一些高强度低合金钢，通过添加适量的合金元素，如锰、硅等，在提高强度的同时，还能保持一定的韧性，防止在受到冲击时发生脆性断裂。这种材料常用于承受重载荷或高速切削产生较大冲击力的机床部位。
2. 耐腐蚀性
• 由于机床工作环境中常常存在切削液、冷却液、润滑油等化学物质，这些物质可能会对钣金造成腐蚀。不锈钢板是常用的耐腐蚀材料之一，例如 304 不锈钢含有铬元素，能在材料表面形成一层致密的氧化铬保护膜，阻止腐蚀性介质侵入。对于一些普通钢板，可采用镀锌处理来增强耐腐蚀性。热镀锌工艺使锌层牢固附着在钢板表面，当腐蚀性介质接触时，锌先于铁发生氧化反应，从而保护钢板基体。
3. 散热性能
• 部分机床的电气元件、主轴等部件在工作时会产生大量热量。选择导热性能好的材料如铝合金板用于制作散热部件。铝合金的导热系数较高，能快速将热量传递出去。在设计时，还可通过在钣金上冲压散热孔或增加散热翅片来提高散热效率。散热孔的形状、大小和分布密度需根据热量产生量和空气流动情况进行设计。一般来说，圆形散热孔加工方便且风阻较小；散热翅片的高度、厚度和间距则要综合考虑散热面积和空气流通阻力，以达到最佳散热效果。
二、结构设计标准
1. 稳定性与精度

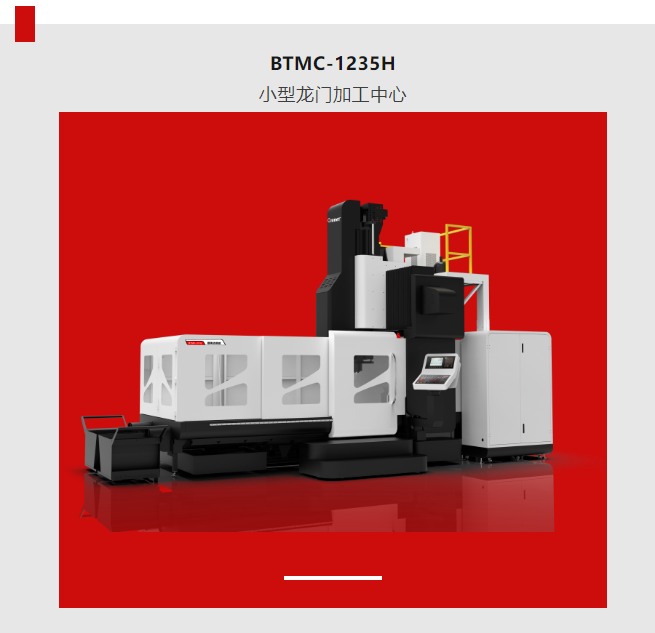

• 为保证机床整体稳定性和加工精度，钣金结构设计至关重要。采用框架式结构，通过合理的梁柱布局来分散受力，提高整体刚性。例如，在大型龙门机床的横梁和立柱结构中，采用封闭的箱型结构，并在内部设置加强筋。加强筋的布置应遵循力学原理，根据受力方向和大小进行优化设计，可采用纵向、横向和斜向加强筋相结合的方式，有效提高结构的抗弯、抗扭能力。同时，在钣金件的连接部位，采用高精度的焊接或螺栓连接方式，确保连接牢固且无松动，减少因结构不稳定导致的精度误差。
2. 防护性能
• 机床钣金要为操作人员、运动部件和电气系统提供可靠防护。防护门应设计为具有足够强度的双层结构，内层为金属板，外层可采用透明的亚克力或钢化玻璃材质，方便操作人员观察机床内部工作情况。防护门的开启和关闭应配备安全联锁装置，当门打开时，机床自动停止运动，防止意外发生。对于运动部件的防护罩，应采用封闭式结构，且与运动部件保持适当的安全距离，防止操作人员肢体卷入。在防护罩的连接处，采用密封胶条或迷宫式密封结构，防止切削屑和冷却液进入。
3. 人机工程学
• 操作面板的设计应符合人体工程学原理，高度和角度要方便操作人员操作和查看。一般来说，操作面板的安装高度应在操作人员站立或坐姿时手臂自然伸展可触及的范围内，通常在 1m - 1.5m 之间。按键和显示屏的布局应清晰合理，按键大小适中、触感良好，显示屏的视角和亮度应易于观察。手柄和手轮的设计应考虑人体手部的握持舒适度和操作力，直径一般在 30mm - 60mm 之间，表面可采用防滑处理，如滚花或橡胶包覆。
4. 装配与拆卸
• 在设计时应考虑机床钣金的装配和拆卸流程。采用标准化的连接件，如螺栓、螺母和铆钉等，规格和型号应尽量统一，便于工具操作和零件更换。对于大型钣金件，可设计成可拆卸的分段结构，通过拼接方式组装，方便运输和安装。在结构上预留足够的操作空间，以便在维修和保养时能够轻松拆卸和更换零部件。同时，为每个零部件标注清晰的安装标识和顺序说明，提高装配效率和准确性。
三、表面处理标准
1. 外观质量
• 机床钣金的表面质量直接影响机床的整体形象。表面应经过打磨、抛光等预处理工序，去除毛刺、氧化铁等杂质，使表面平整光滑。喷涂工艺应采用先进的静电喷涂或粉末喷涂技术，确保涂层均匀、附着力强。涂层厚度一般在 60μm - 120μm 之间，过薄会影响防护效果，过厚则可能导致涂层开裂或脱落。在颜色选择上，应遵循行业标准或企业品牌形象，常见的机床颜色有工业灰、深蓝色等，这些颜色具有耐脏、稳重的特点，同时与车间环境相协调。
2. 耐磨损性
• 为提高机床钣金表面的耐磨损性，可在涂层中添加硬质颗粒或采用特殊的耐磨涂层材料。例如，在一些经常受到摩擦和碰撞的部位，如工作台边缘、防护门开启处等，可喷涂含有碳化硅或氧化铝等硬质颗粒的涂层，增加表面硬度。或者采用聚氨酯耐磨涂层，这种涂层具有弹性好、耐磨性能高的特点，能够有效抵抗日常使用中的磨损。此外，还可以在钣金表面粘贴保护膜或安装防护条，减少磨损风险。
3. 清洁与维护
• 设计易于清洁的表面结构，避免出现死角和凹槽，防止油污、切屑积聚。对于有积水风险的部位，应设计排水孔或排水槽。表面涂层应具有一定的抗污性能，可采用具有自清洁功能的涂层材料或进行疏油、疏水处理。在维护方面，应确保在不拆卸主要结构的情况下能够对表面进行清洁和补漆等简单维护操作，延长机床钣金的使用寿命。
