VMC系列机床面板及显示介绍——西门子系统

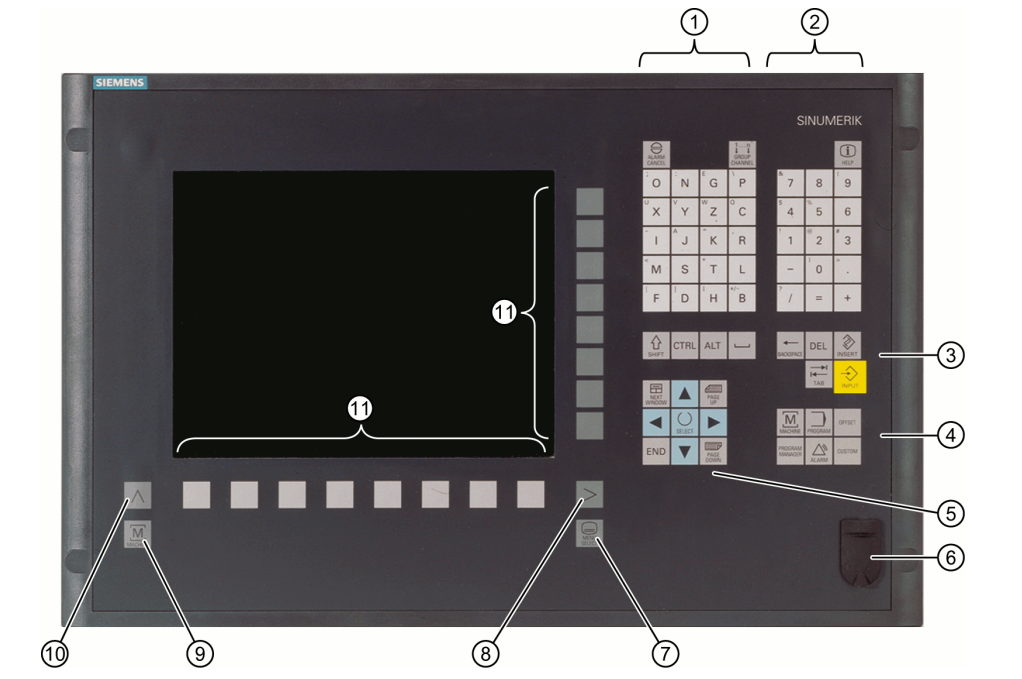

1.1 操作和选示单元

1 字母区

按键时同时按住键，可启用按键上的特殊字符以及输入大写字母。

提示：根据控制系统的配置，原则上会写入大写字母。

2 数字区

按键时同时按住键，可启用按键上的特殊字符。

3 控制键区

4 热键区

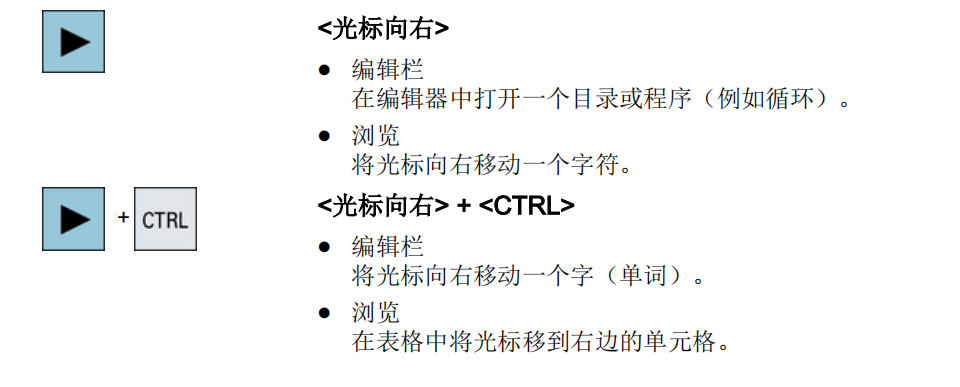

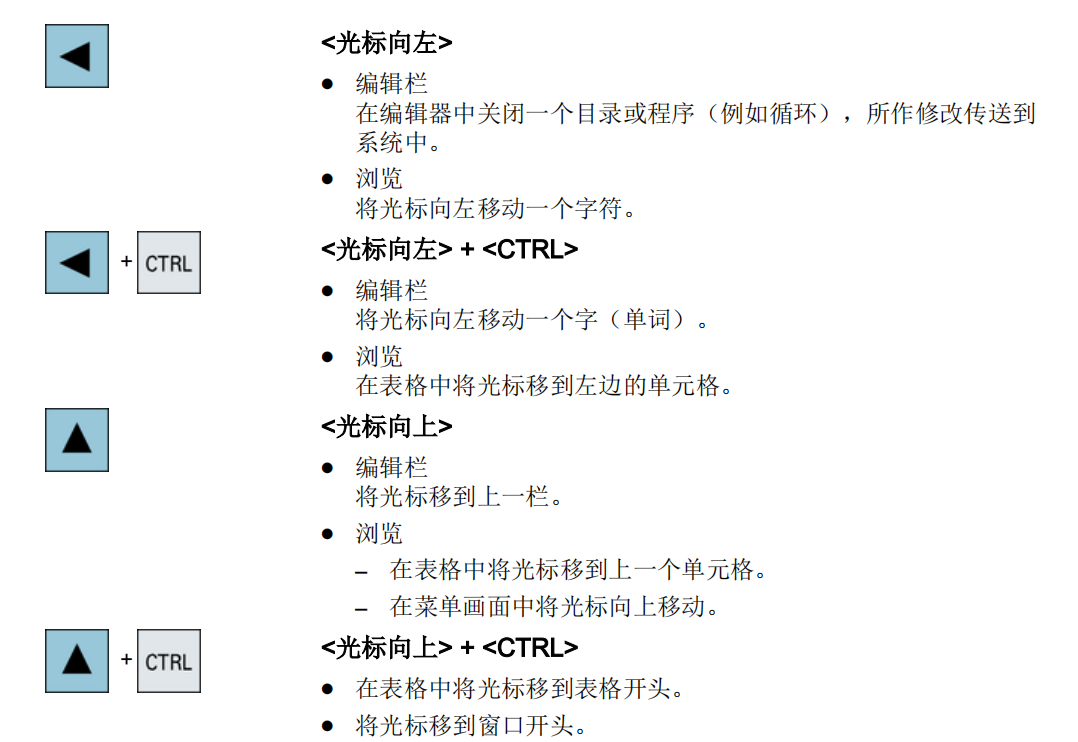

5 光标区

6 USB 接口

7 菜单选择键

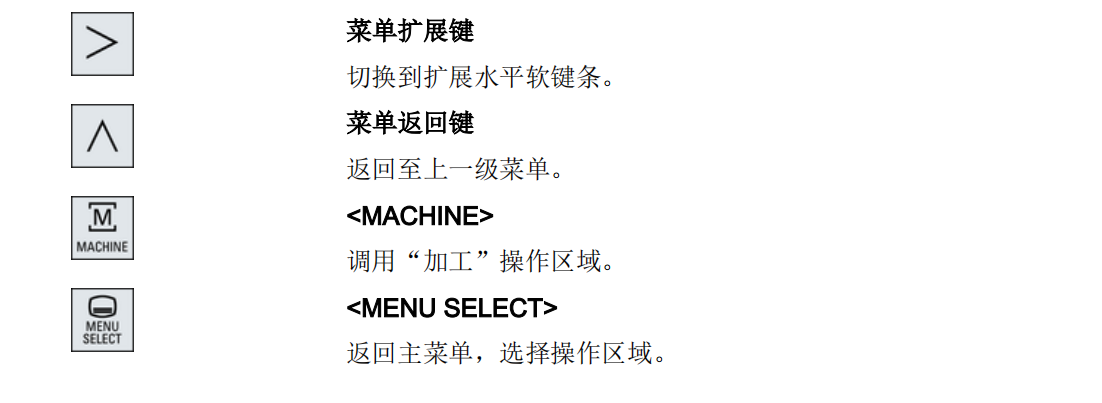

8 菜单扩展键

9 加工区域键

10 菜单返回键

11 软键

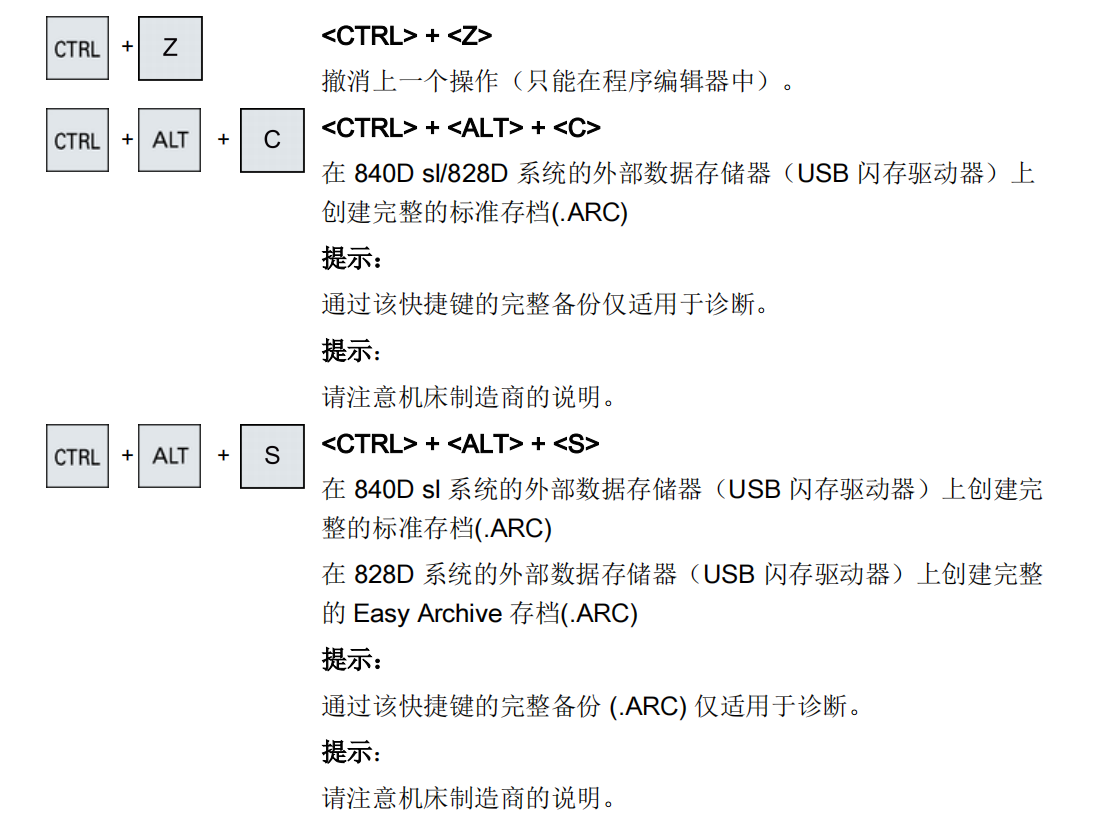

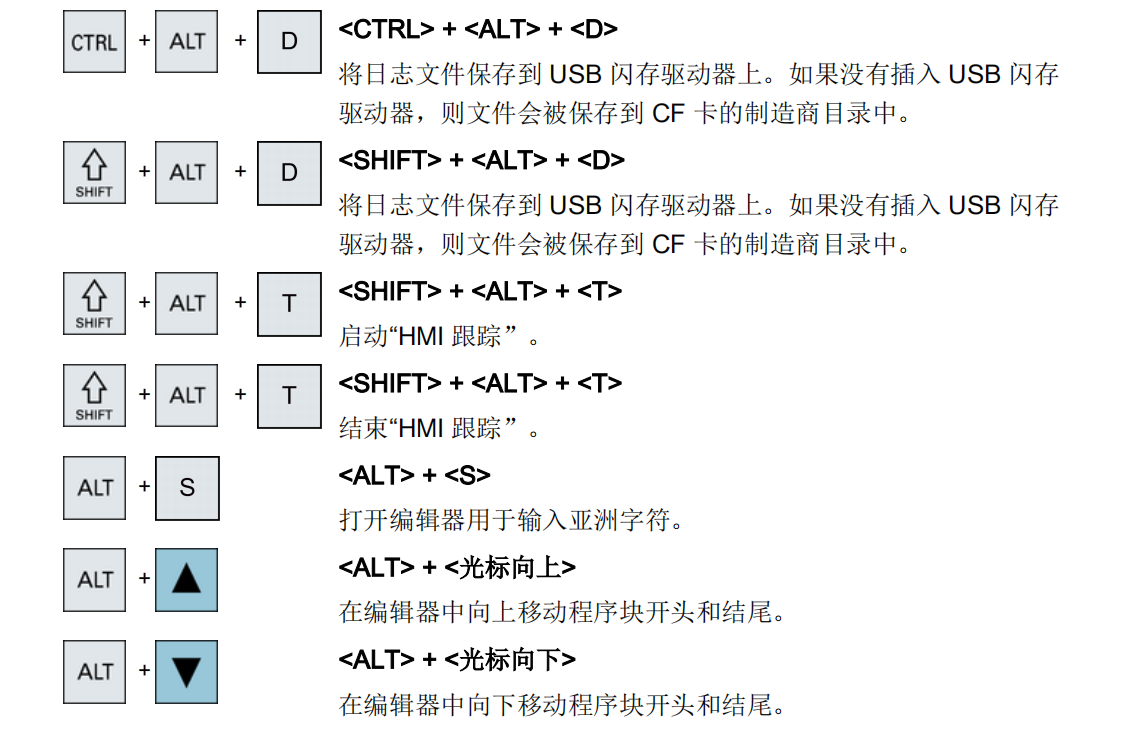

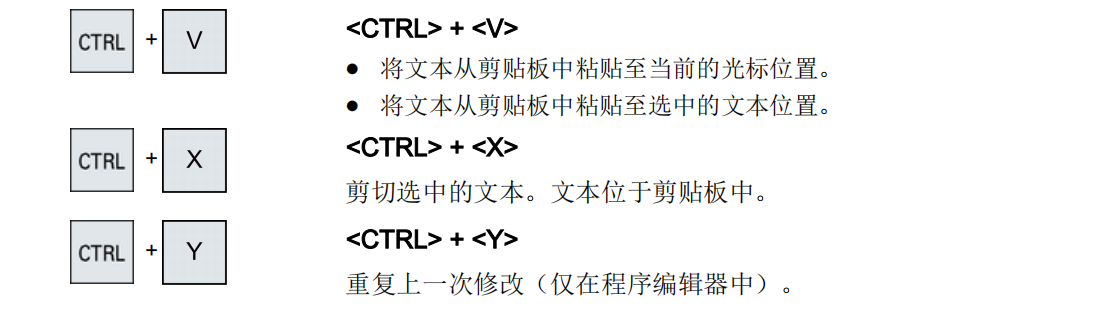

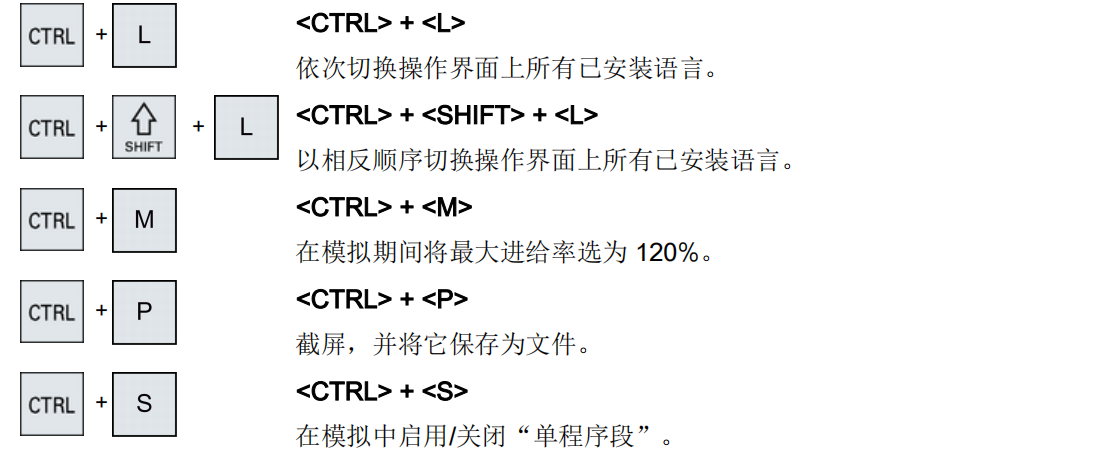

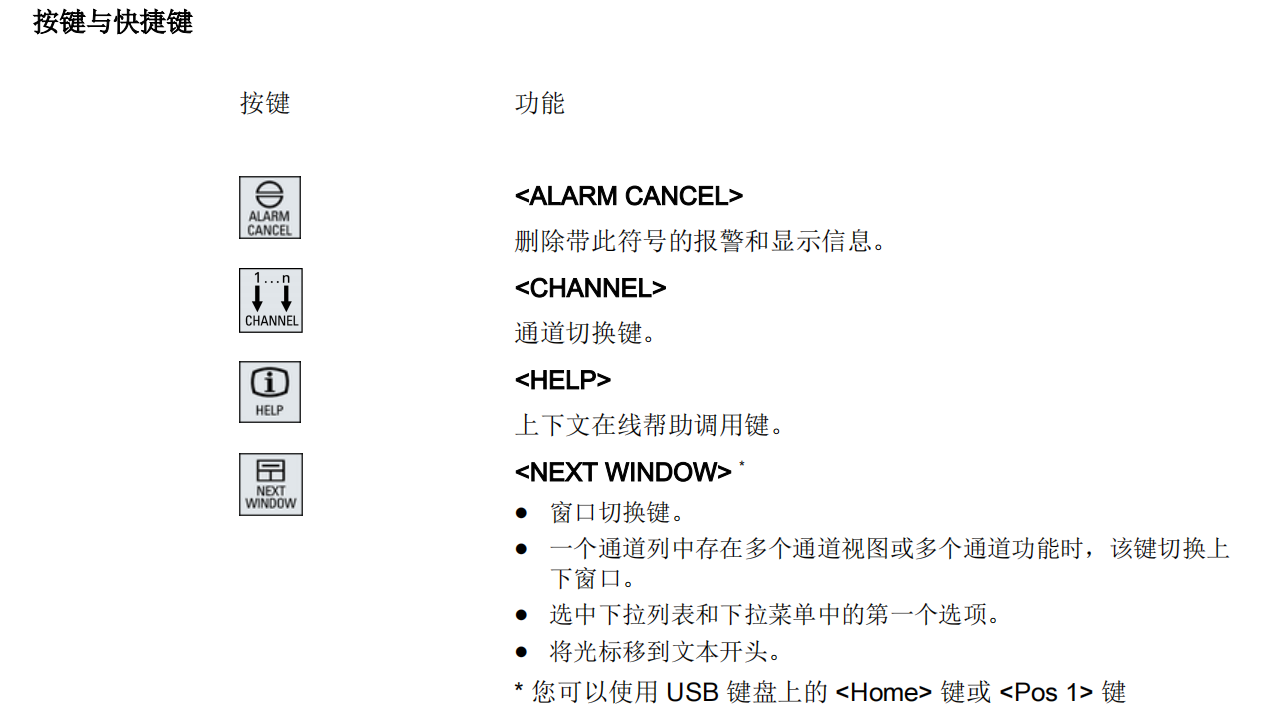

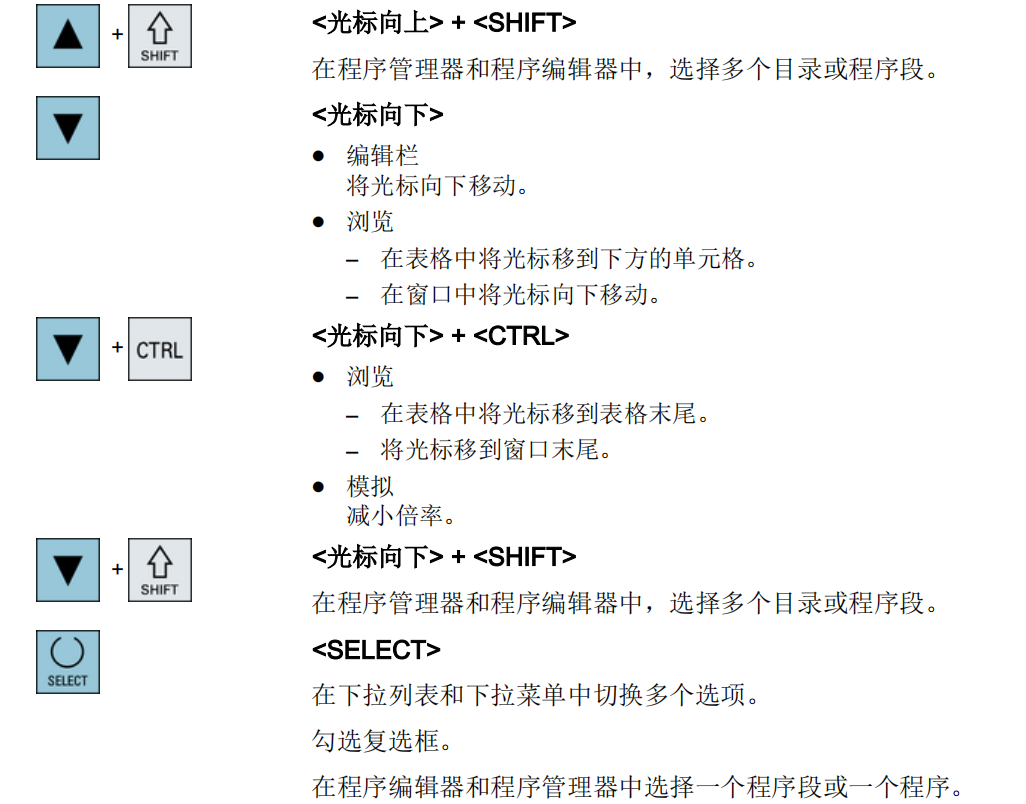

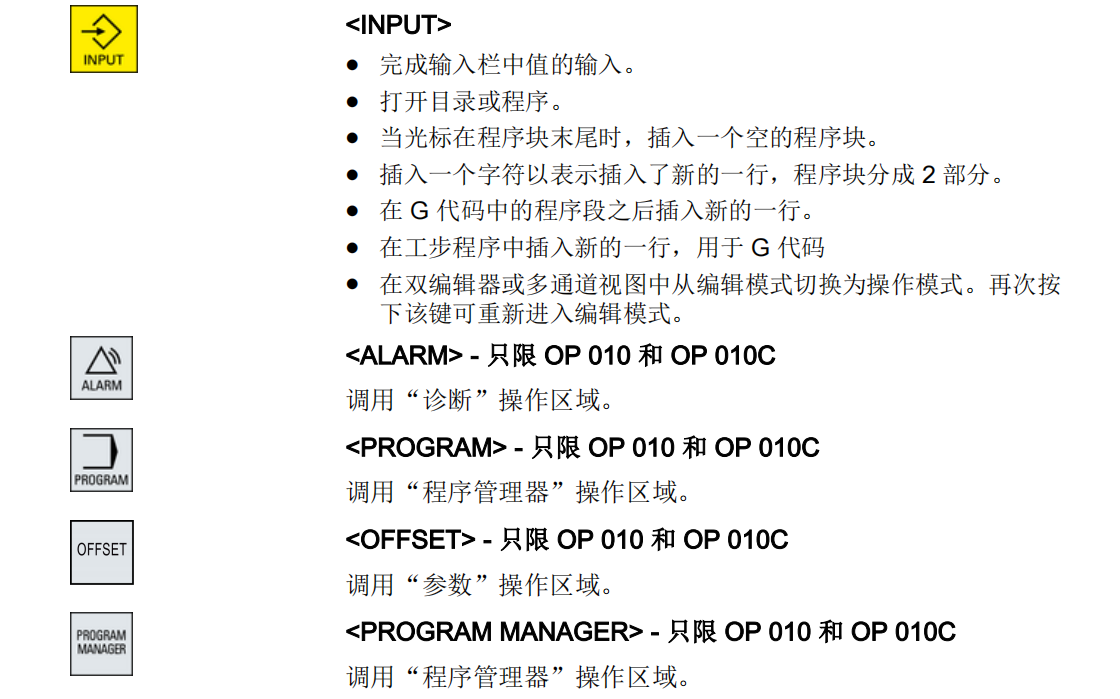

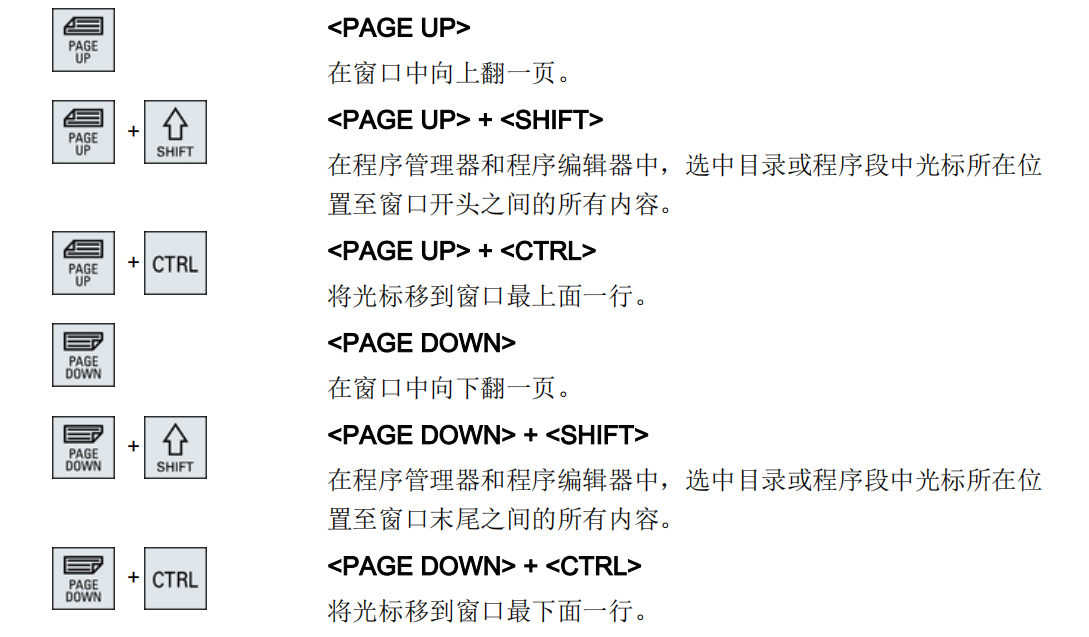

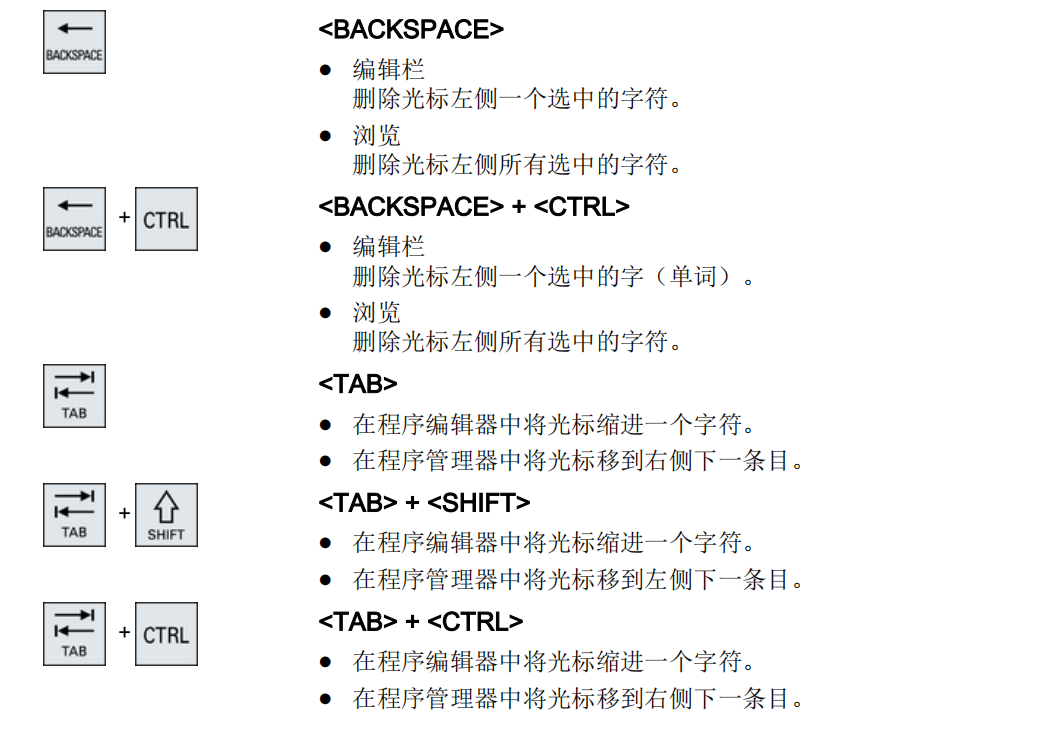

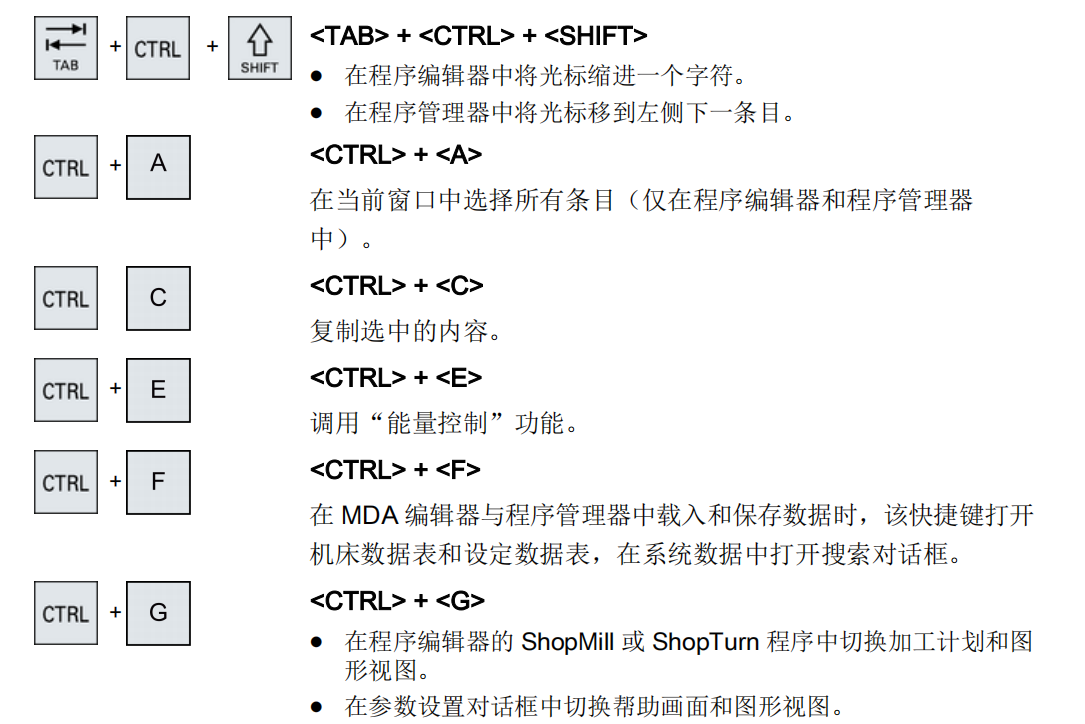

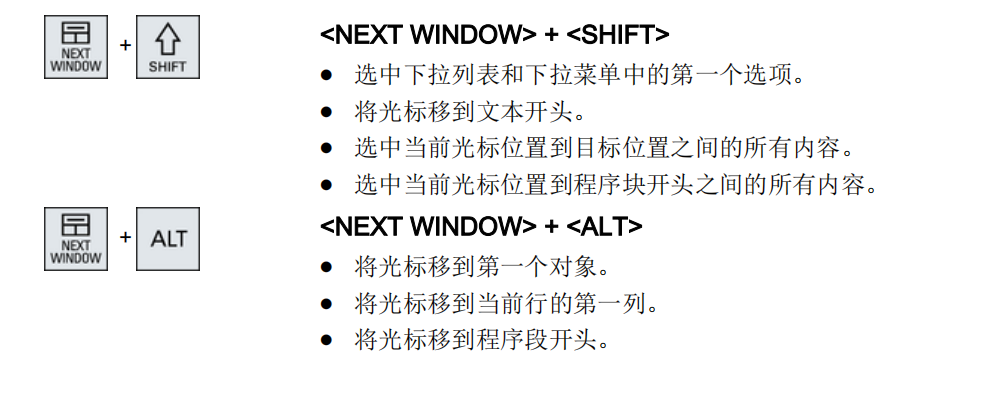

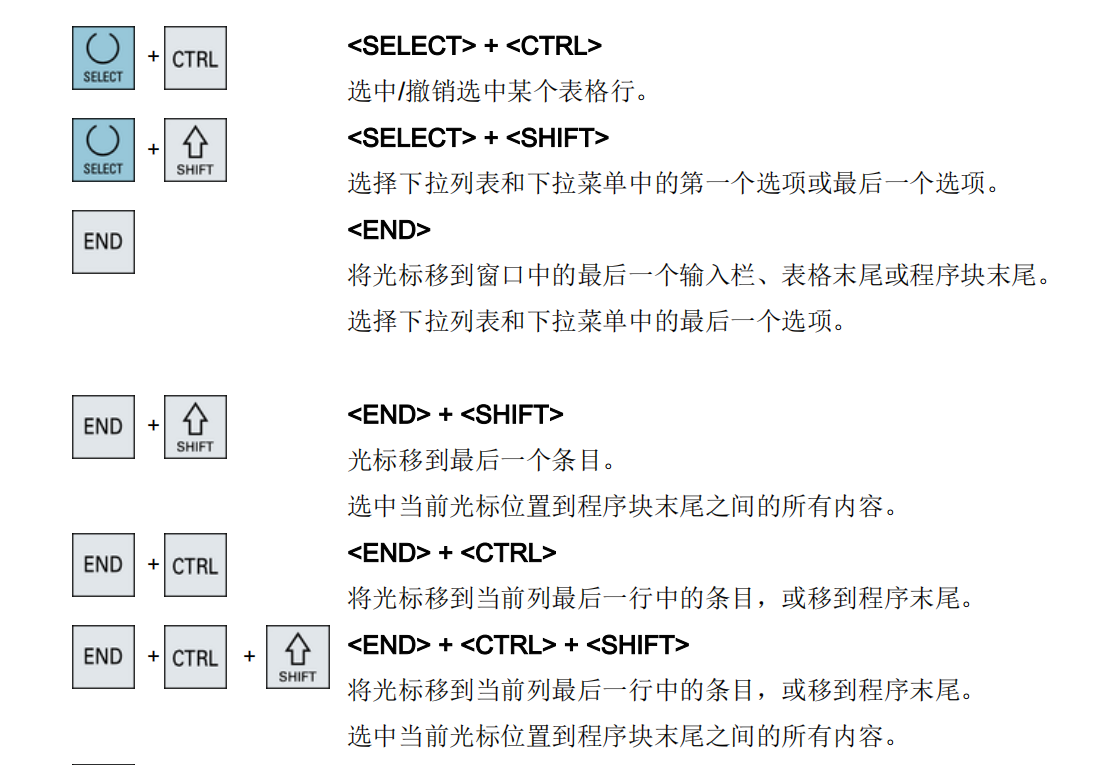

1.2操作面板的按键（以下按键与快捷键可用于操作控制系统和机床）

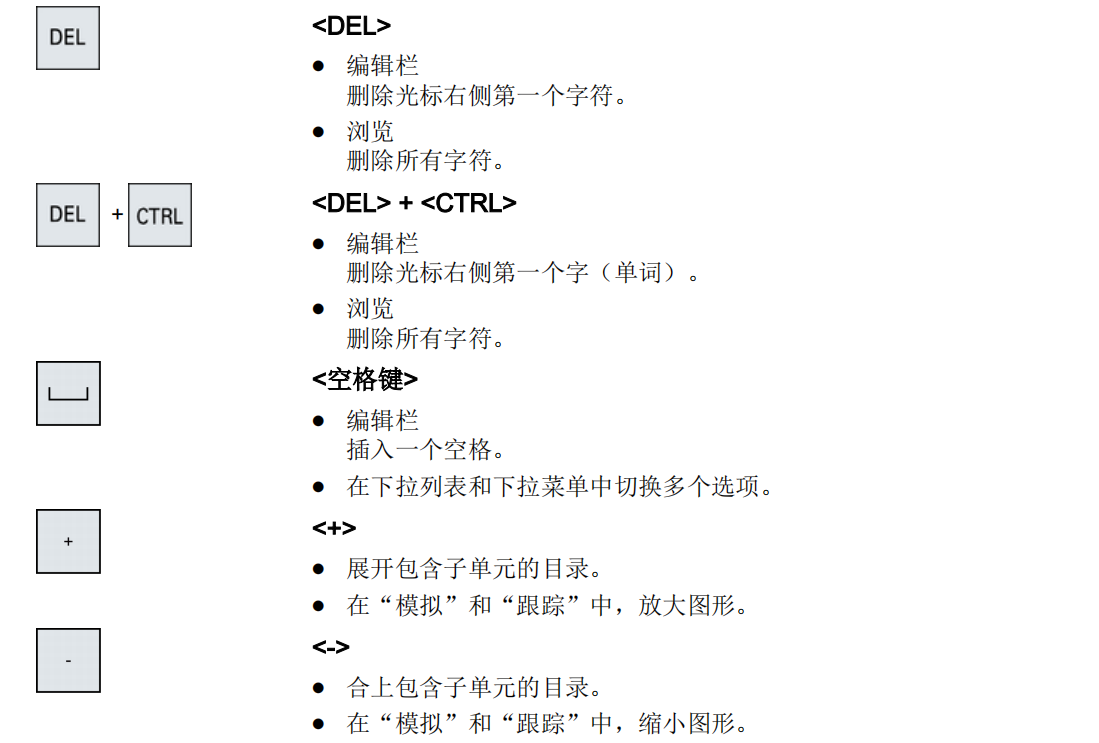

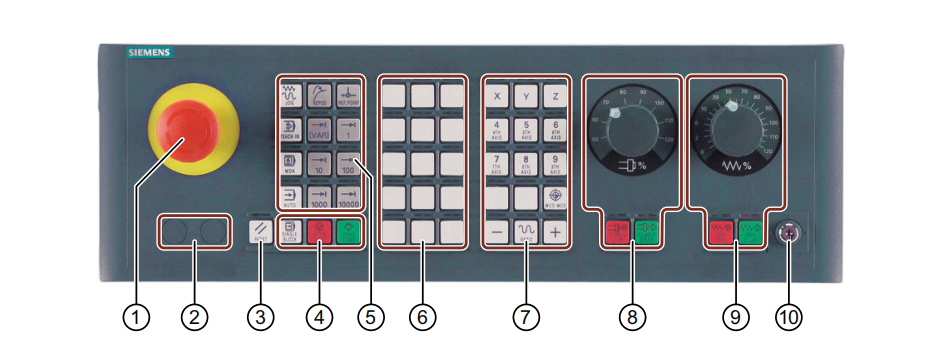

1.3机床控制面板的操作单元

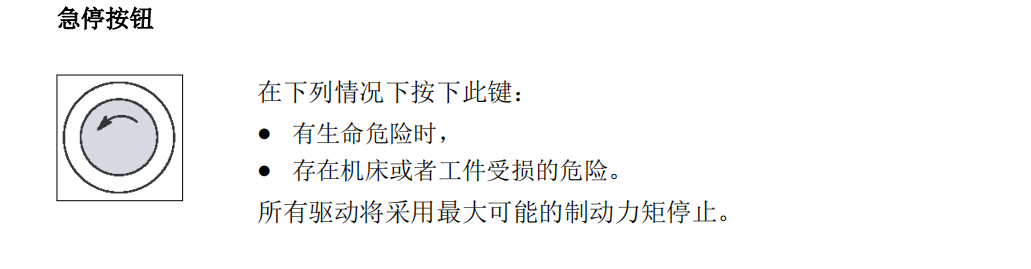

(1) 急停按钮

(2) 指令设备的安装位置（d = 16 毫米)

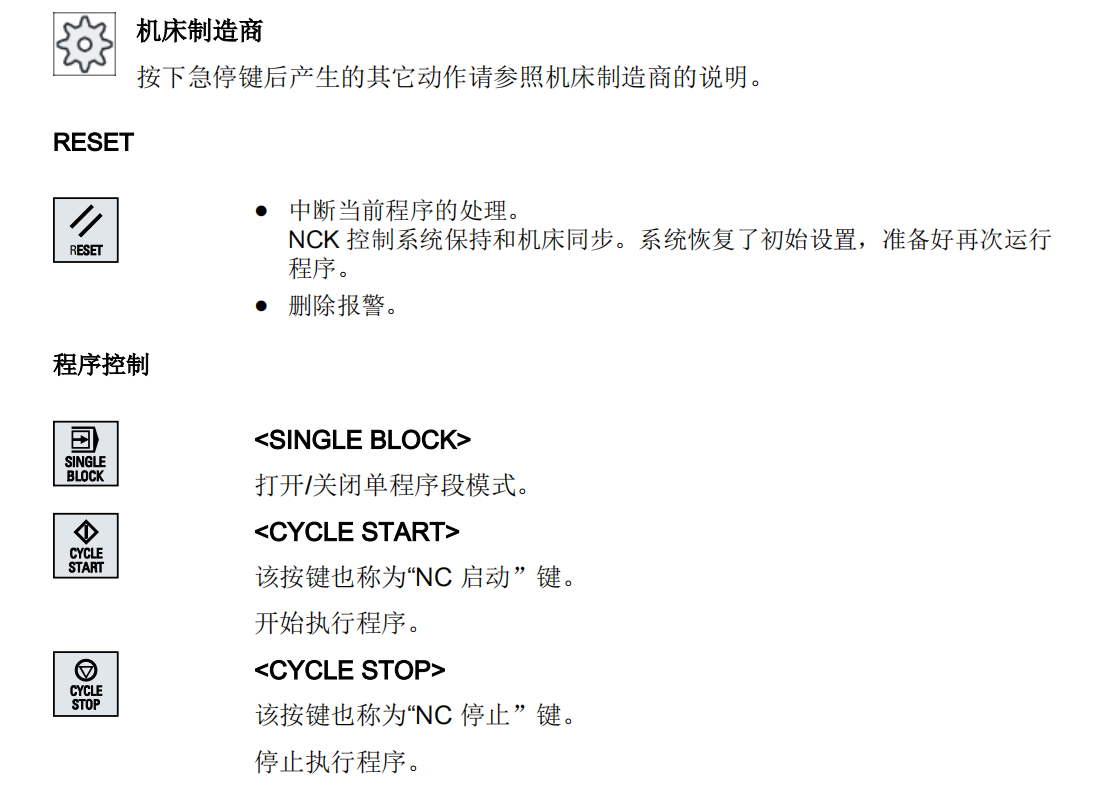

(3) RESET

(4) 程序控制

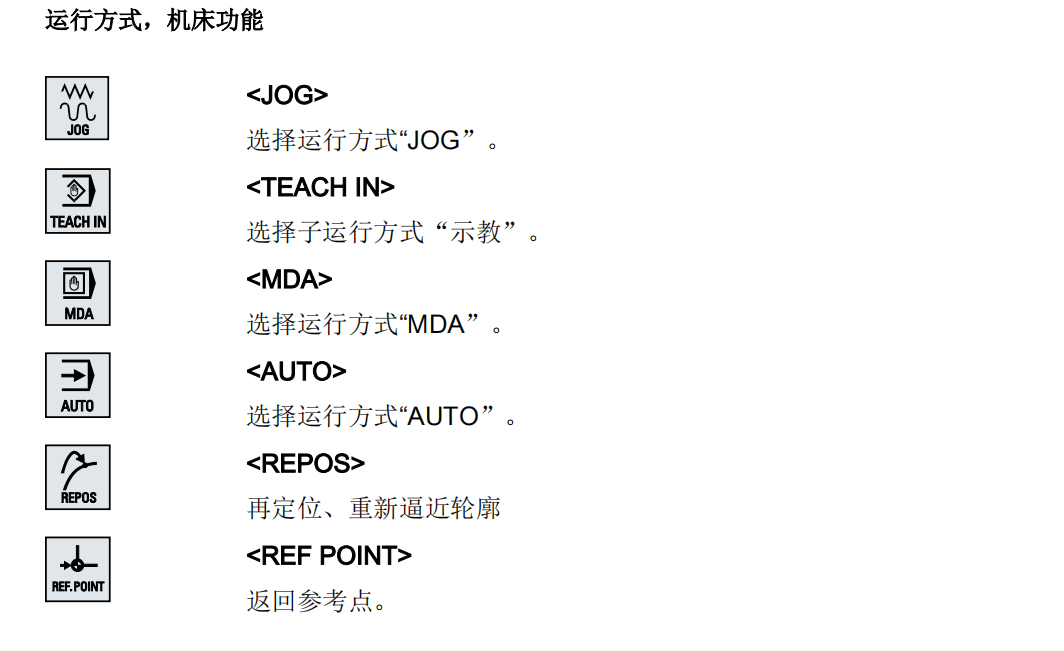

(5) 运行方式，机床功能

(6) 用户自定义键 T1 至 T15

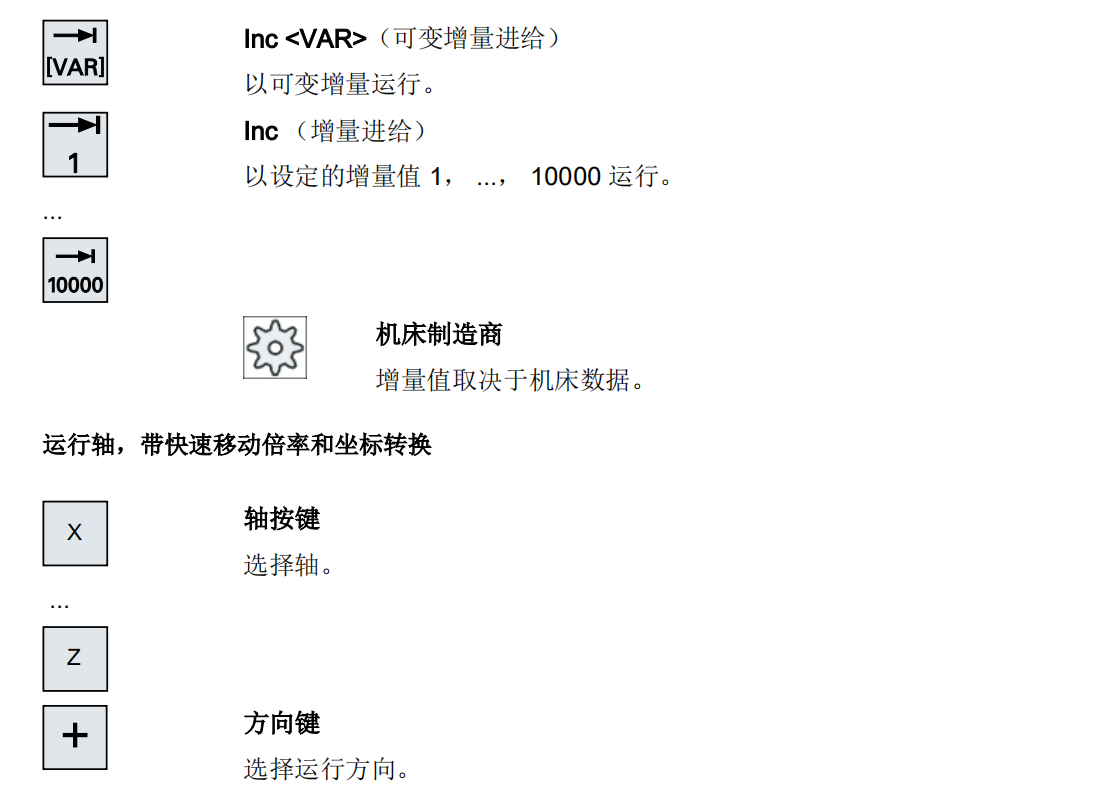

(7) 运行轴，带快速移动倍率和坐标转换

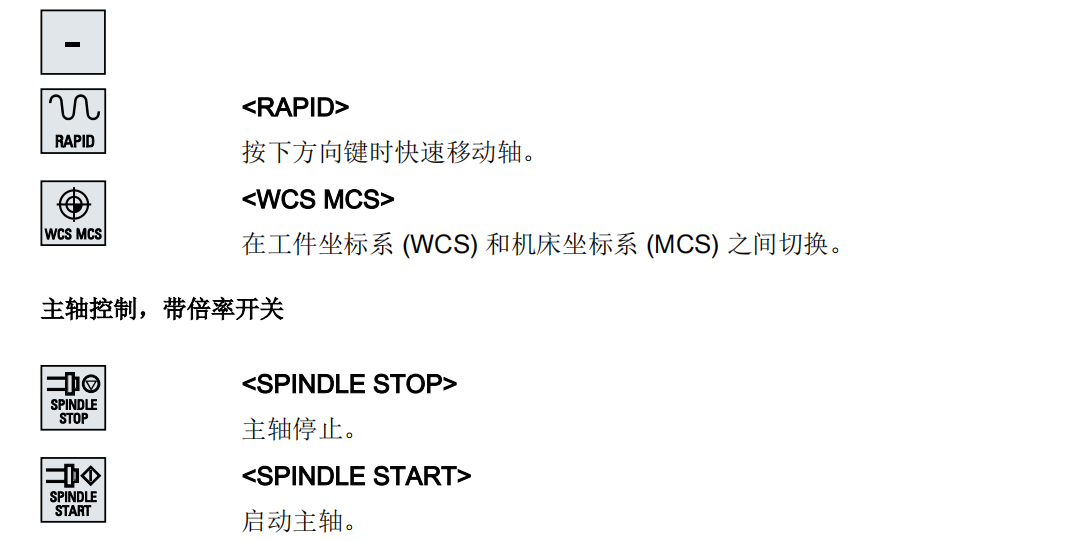

(8) 主轴控制，带倍率开关

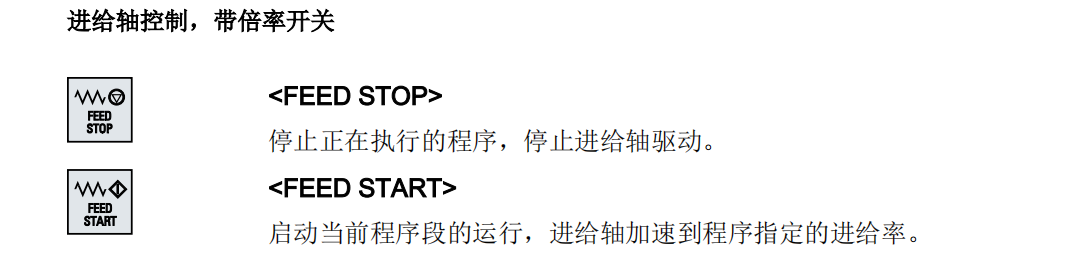

(9) 进给轴控制，带倍率开关

(10) 钥匙开关（四个位置）

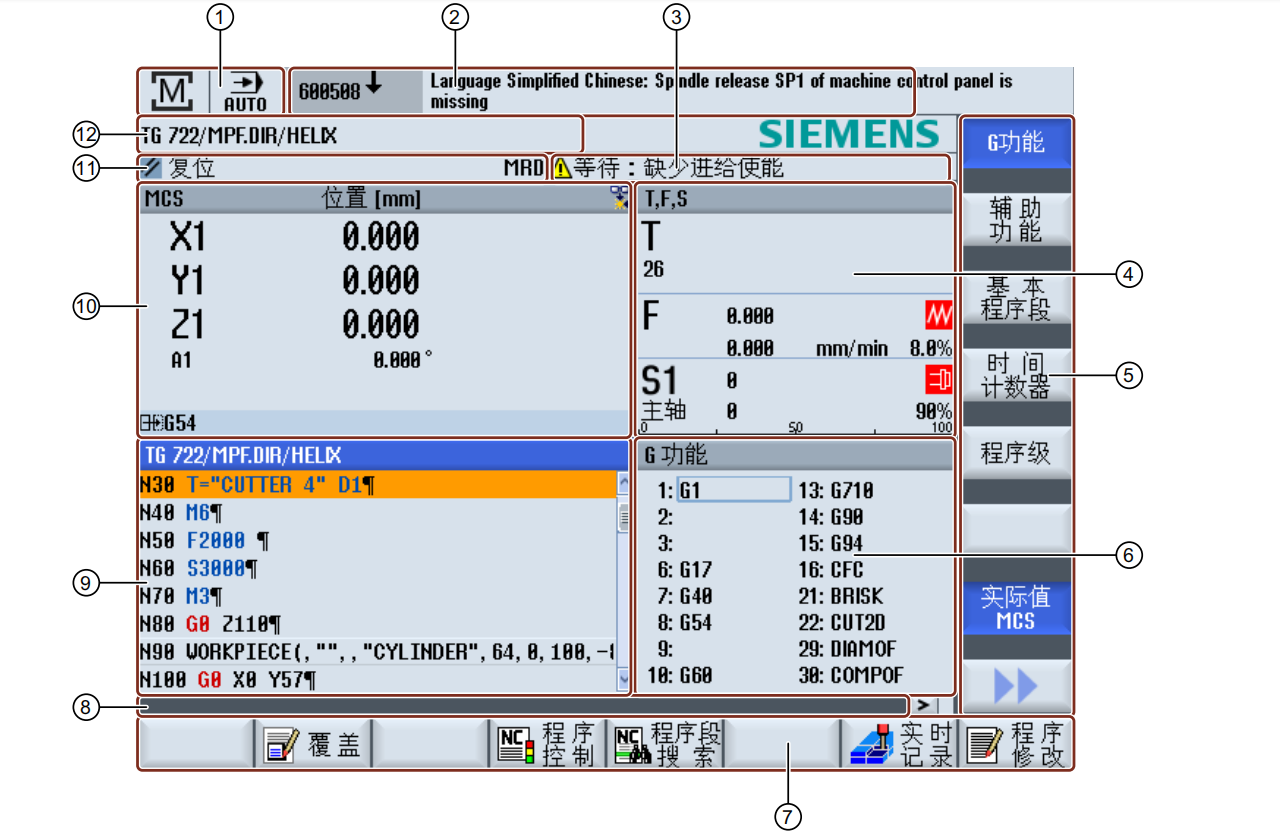

1.4操作界面

1 有效操作区域和运行方式

2 报警/信息行

3 通道运行信息 显示 以下内容

● 有效刀具 T

● 当前进给率 F

● 当前状态的生效主轴(S)

● 主轴负载，以百分比表示

● 当前生效刀架的名称，显示在空间和平面上的旋转

● 当前生效的运动转换的名称

5 垂直软键栏

6 显示 有效 G 功能，所有 G 功能，辅助功能，以及用于不同功能的输入窗口（例如跳转程序段，程序

控制）。

7 水平软键栏

8 用于传输其他用户说明的对话行。

9 加工窗口，带 程序段显示

10 实际值窗口中的轴位置显示

11 通道状态和程序控制

12 程序名
